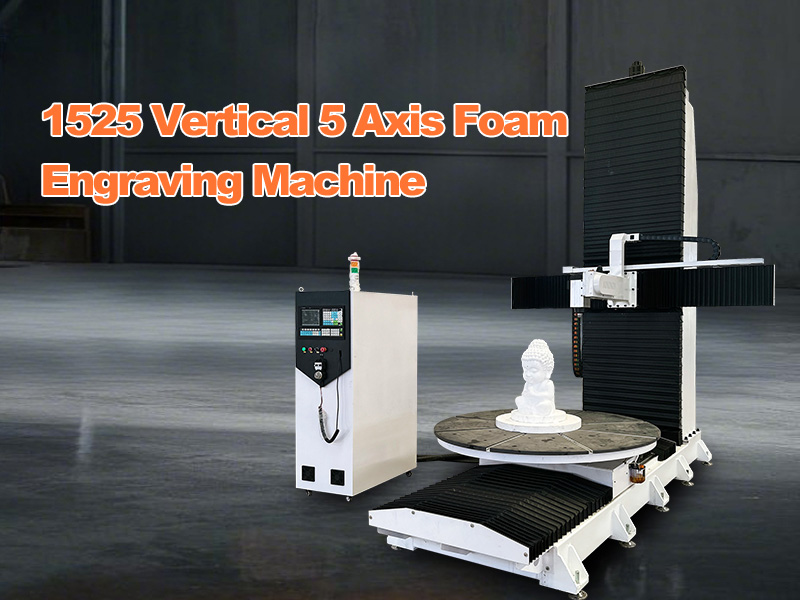

Máy khắc bọt 5 trục dọc 1525
Máy khắc bọt 5 trục dọc 1525 này chủ yếu được sử dụng để khắc và phay dọc, khoan bên và gia công các khuôn vật liệu composite như bọt, khuôn gỗ, sợi carbon, v.v. Với xử lý ba chiều quy mô lớn với đường kính khắc và phay 1500mm-2000mm và chiều cao khoảng 2500mm-3000mm. Nó áp dụng phương pháp xử lý cấu trúc thẳng đứng của đầu xoay trục chính + đĩa quay.
Người mẫu:CX-1525
Gửi yêu cầu
Mô tả Sản phẩm

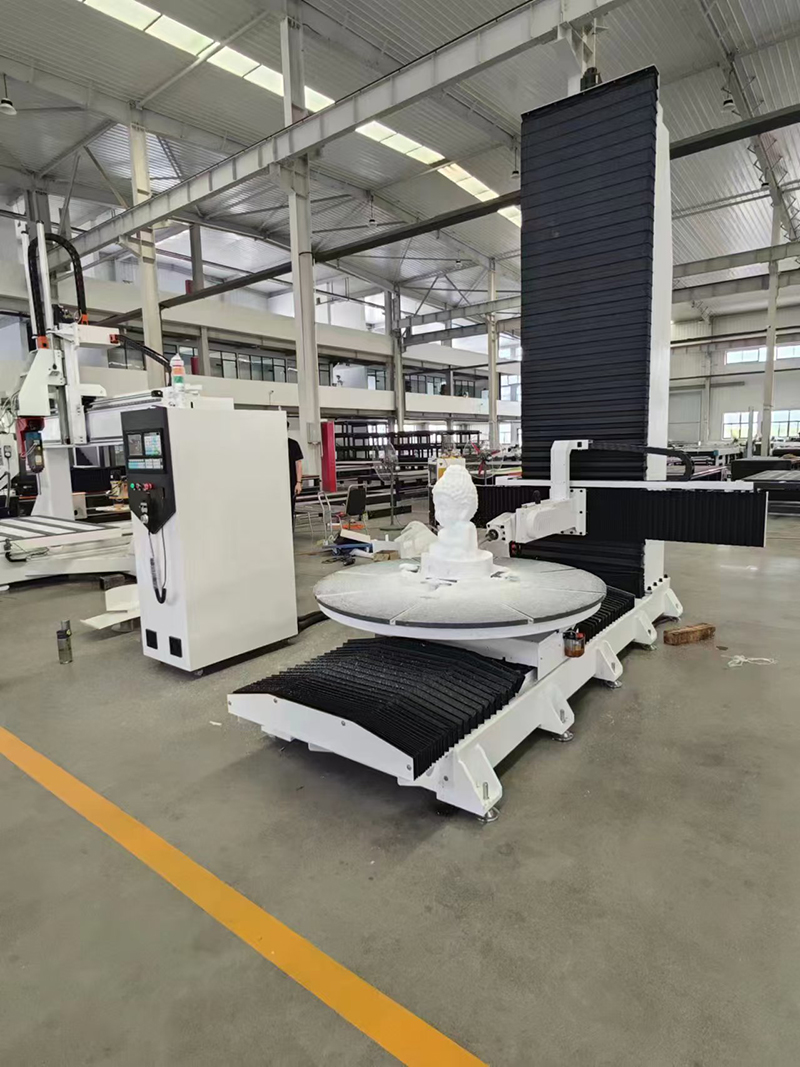

Máy khắc bọt 5 trục dọc 1525
Tính năng sản phẩm:
1. Xử lý ba chiều quy mô lớn với đường kính khắc và phay 1500mm-2000mm và chiều cao khoảng 2500mm-3000mm.
2. Nó áp dụng phương pháp xử lý cấu trúc thẳng đứng của đầu xoay trục chính + đĩa quay.
3. Nó chủ yếu được sử dụng để khắc và phay dọc, khoan bên và xử lý các khuôn vật liệu composite như bọt, khuôn gỗ, sợi carbon, v.v.
Đặc điểm kỹ thuật:
|
Người mẫu |
1525 |
|
Phạm vi xử lý |
Đường kính quay 1500mm-2000mm |
|
Chiều cao 2500mm-3000mm |
|
|
Hệ điều hành |
Hệ thống tùy chỉnh năm trục |
|
Cấu trúc bảng |
Đế ống vuông + bệ trục quay |
|
Con quay |
Trục xoay đầu làm mát bằng không khí 6kw |
|
Kẹp dụng cụ tối đa |
φ20mm |
|
Tốc độ trục chính |
18000 vòng/phút |
|
Đường sắt hướng dẫn hỗ trợ |
Đường ray vuông tuyến tính có độ chính xác cao |
|
Vít truyền động |
Vít me chính xác cao TBR Đài Loan |
|
Động cơ truyền động |
Trục z servo thuần túy năm trục có phanh |
|
Giảm tốc |
Hộp giảm tốc Shimpo Nhật Bản |
1. Nó chủ yếu được sử dụng để khắc và phay dọc, khoan bên và xử lý các khuôn vật liệu composite như bọt, khuôn gỗ, sợi carbon, v.v.
